森特克定制非標二通插裝閥
| 防偽碼： | CMSEASYVoDHzaG5RdH2OuQ688 |
|---|---|
| 添加時間： | 2021-06-19 10:06:12 |
| 推薦度： |  |

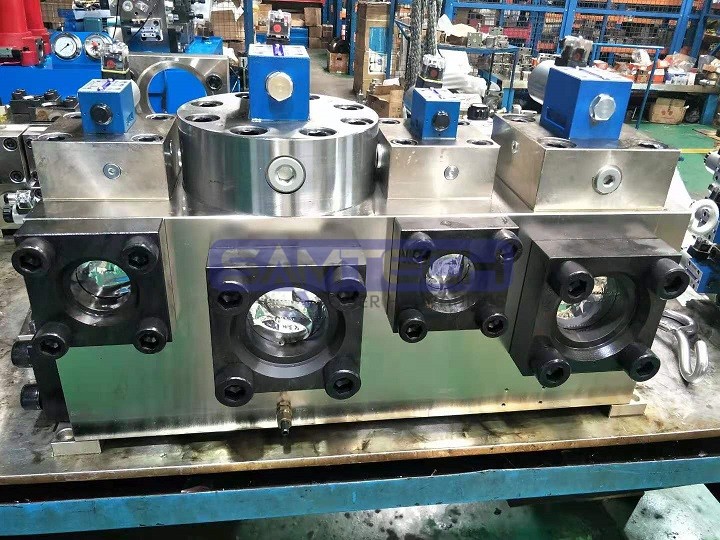

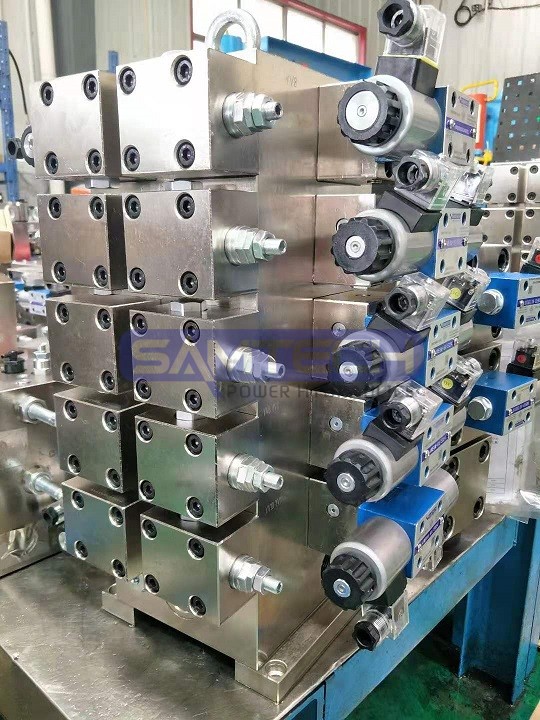

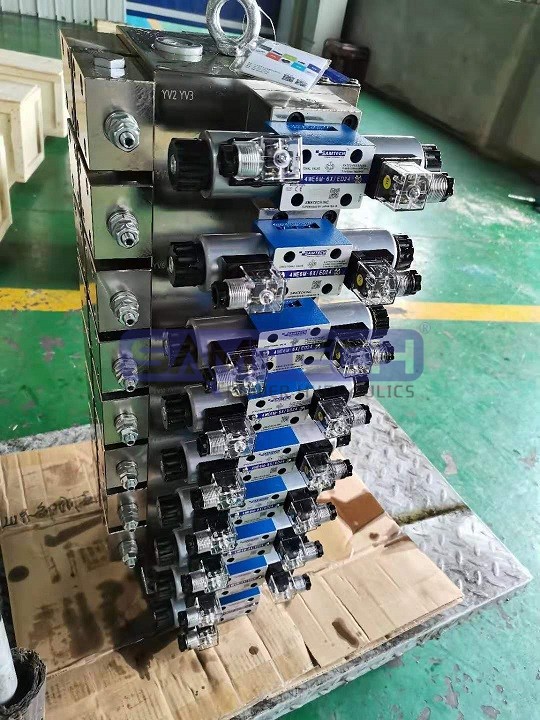

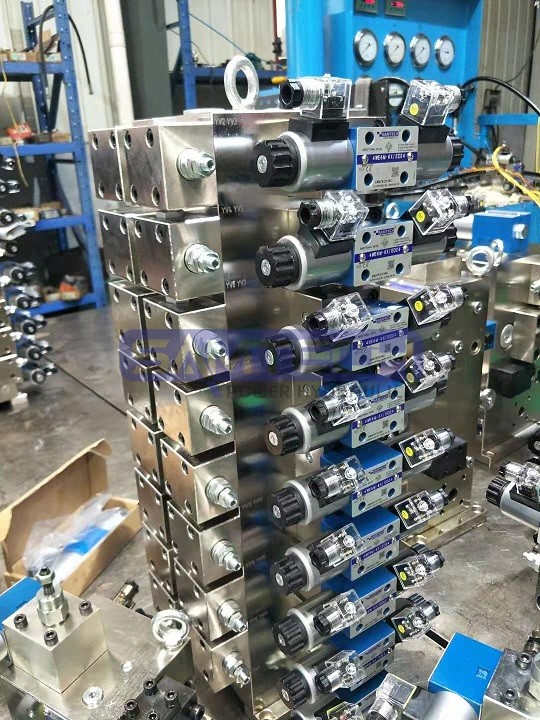

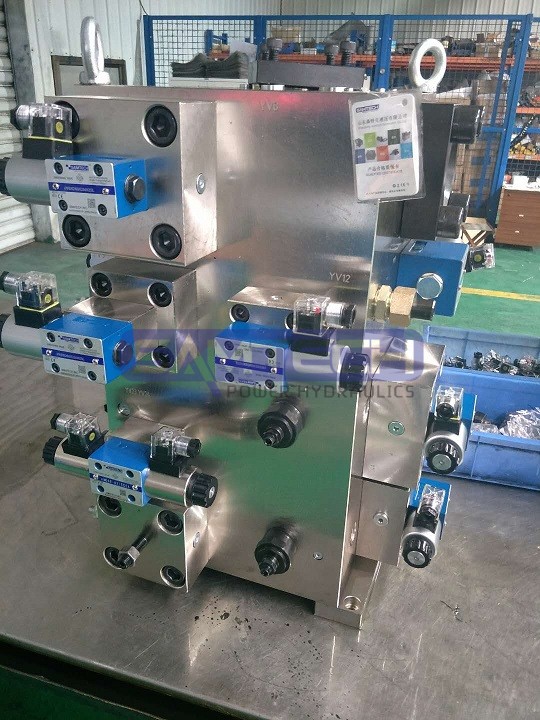

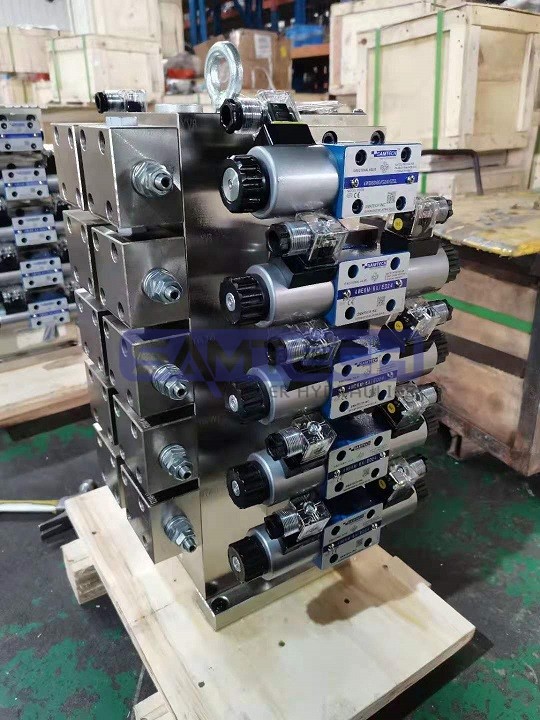

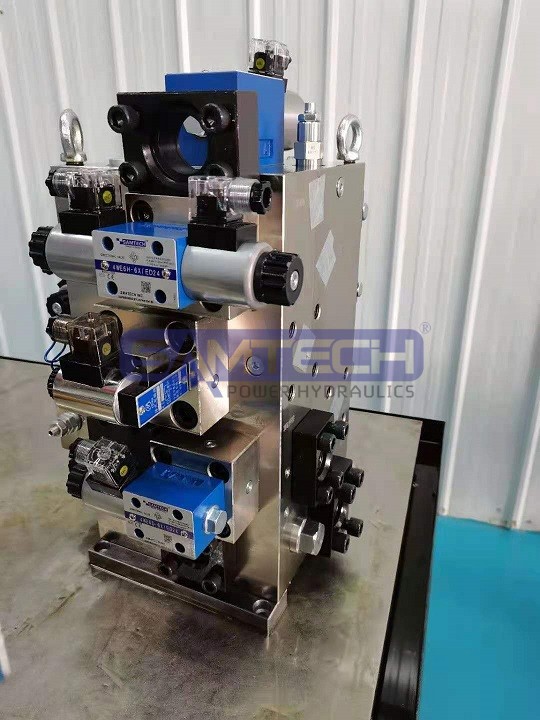

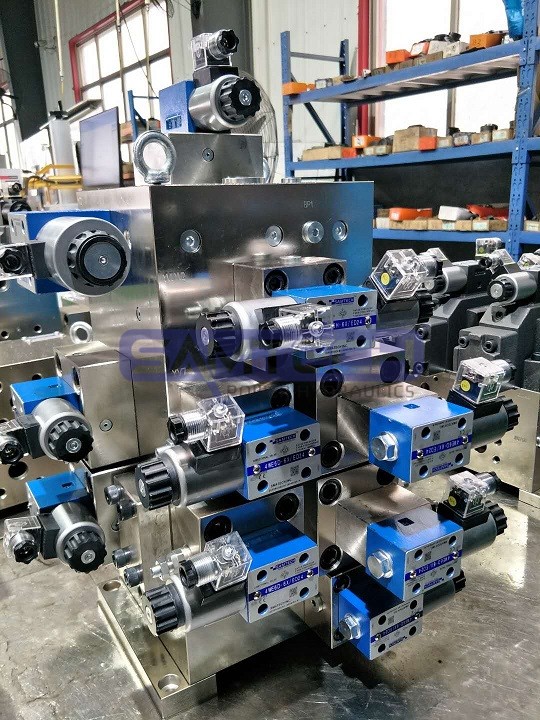

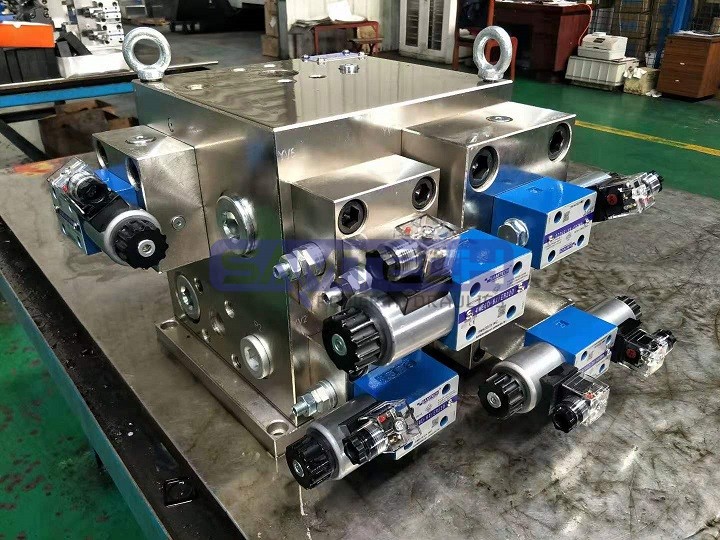

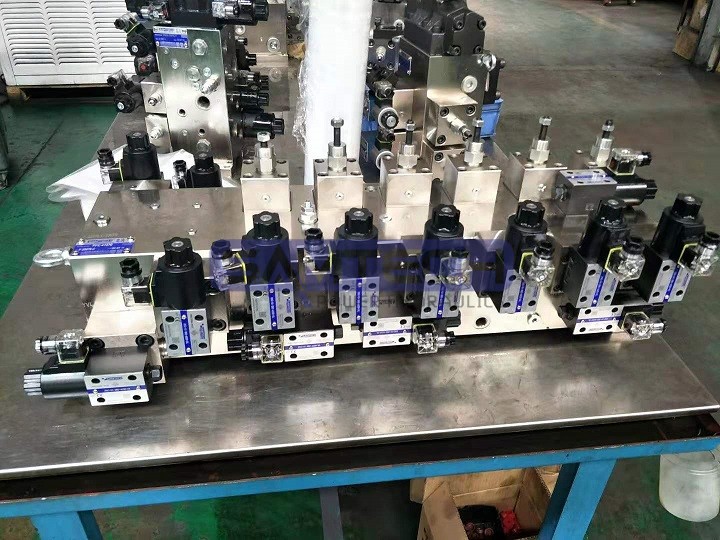

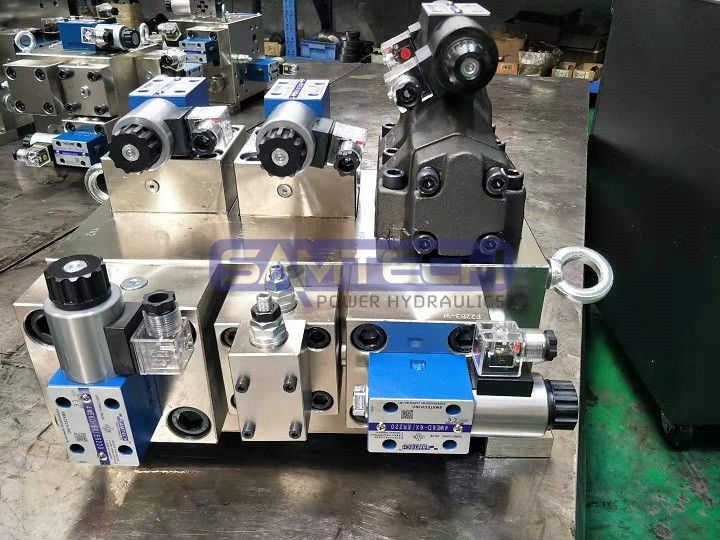

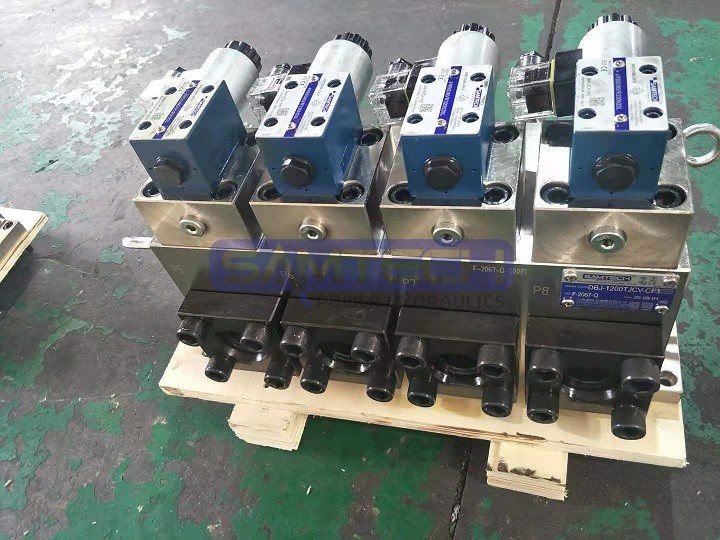

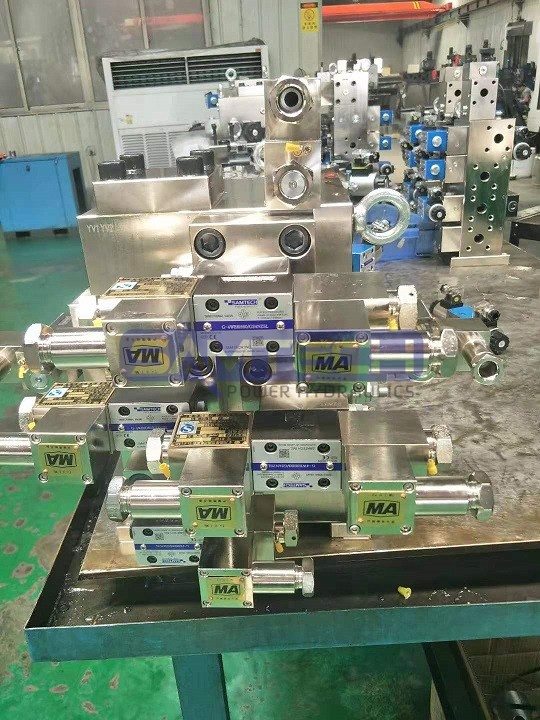

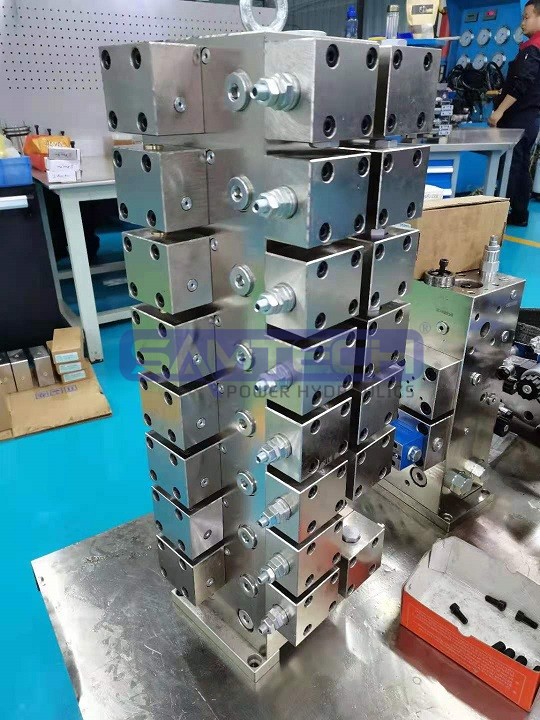

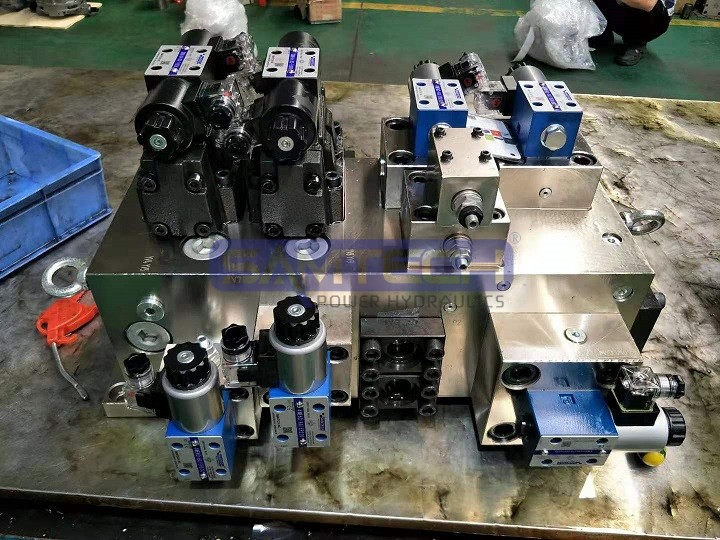

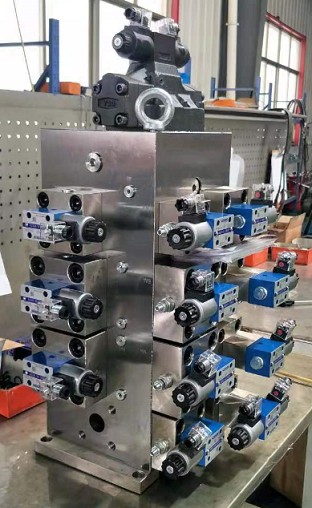

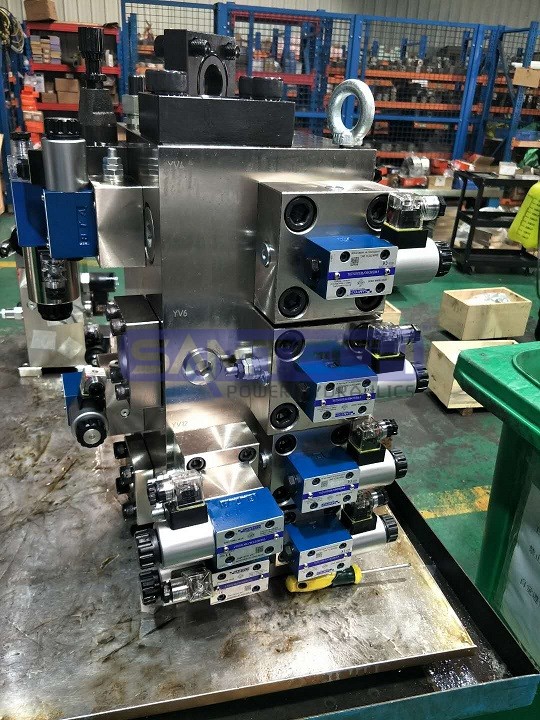

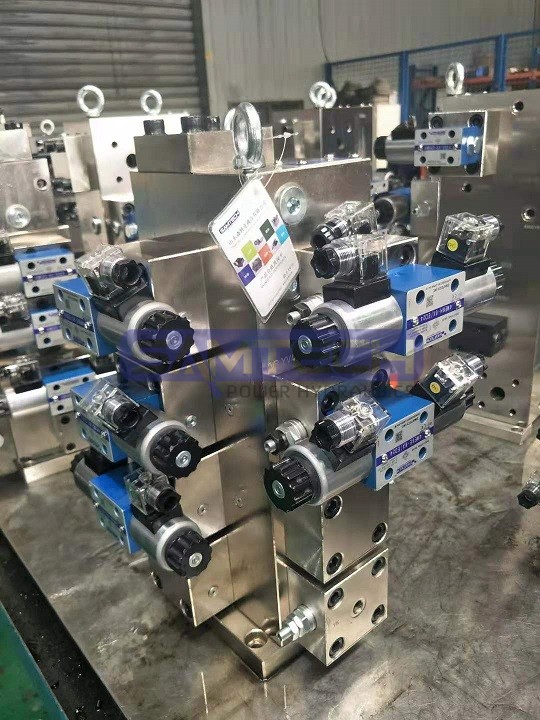

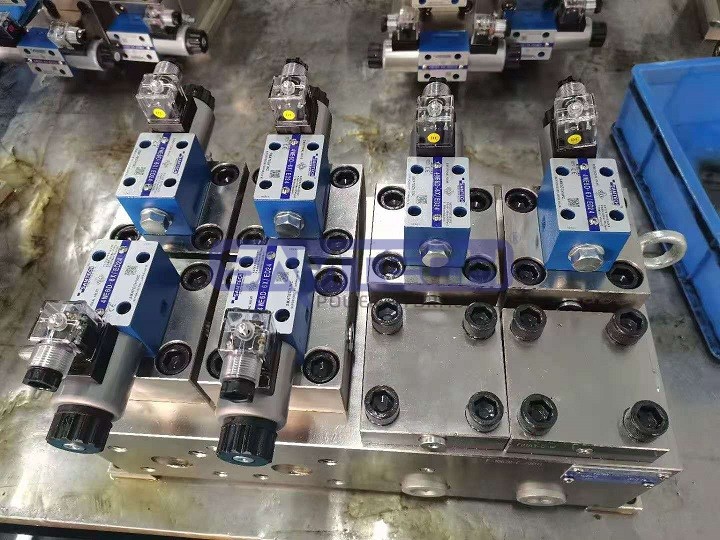

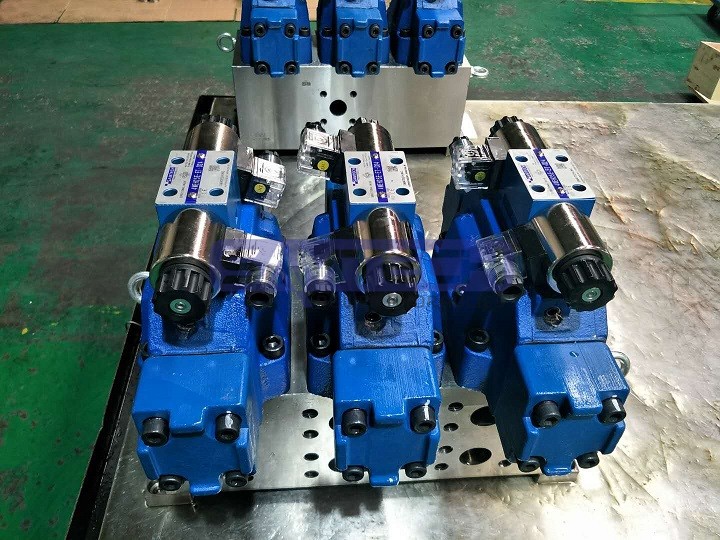

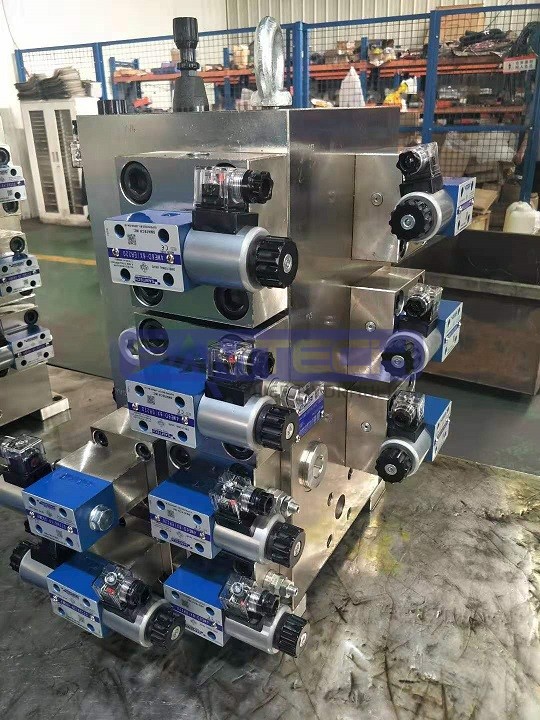

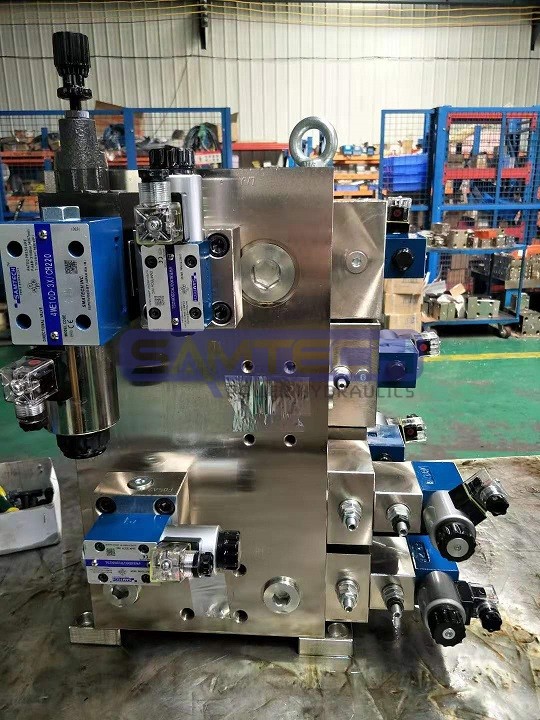

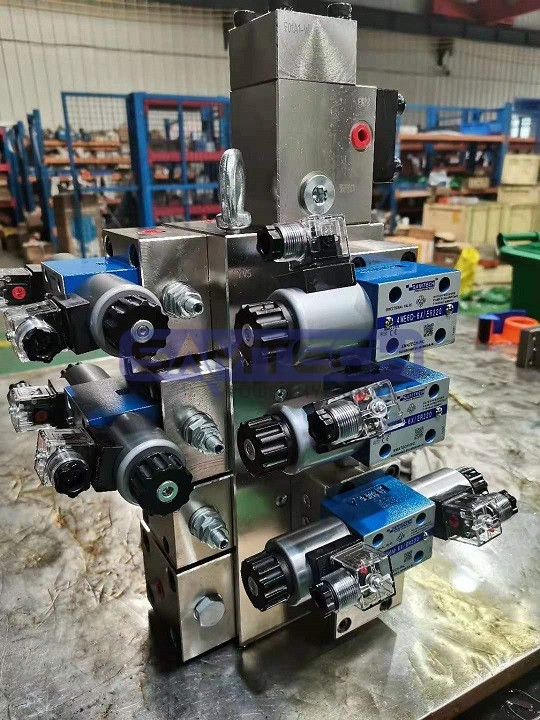

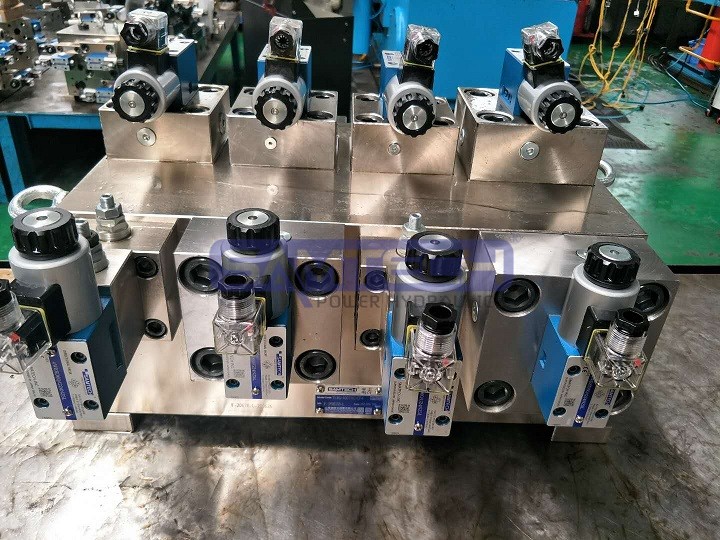

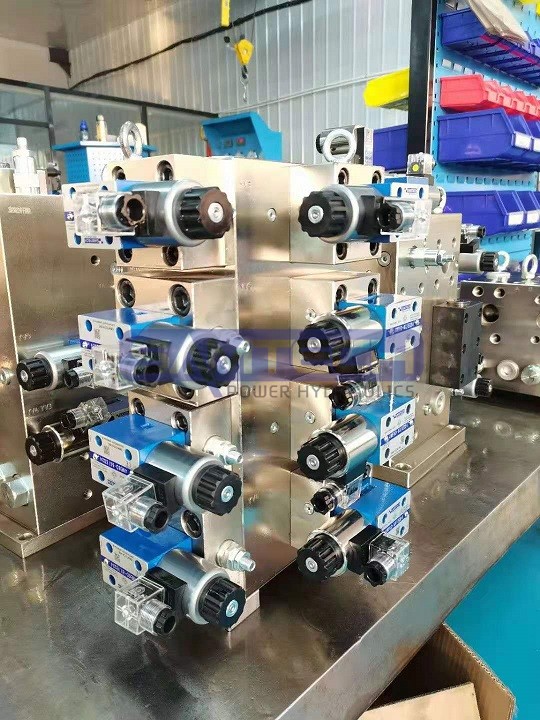

我司定制非標插裝閥，可以根據原理圖或者提供參數進行設計，您要的我們都有
二通插裝閥由插裝元件、控制蓋板、先導控制元件和插裝塊體四部分組成
二通插裝閥的典型結構
控制蓋板用以固定插裝件，安裝先導控制閥，內裝棱閥、溢流閥等?？刂粕w板內有控制油通道，配有一個或多個阻尼螺塞。通常蓋板有五個控制油孔:X、Y、Z1、Z2和中心孔a。由于蓋板是按通用性來設計的，具體運用到某個控制油路上有的孔可能被堵住不用。為防止將蓋板裝錯，蓋板上的定位孔，起標定蓋板方位的作用。另外，拆卸蓋板之前就必須看清、記牢蓋板的安裝方法。
二通插裝閥具有下列特點:流通能力大，壓力損失小，適用于大流量液壓系統;主閥芯行程短，動作靈敏，響應快，沖擊小;抗油污能力強，對油液過濾精度無嚴格要求;結構簡單，維修方便，故障少，壽命長;插件具有一閥多能的特性，便于組成各種液壓回路，工作穩定可靠;插件具有通用化、標準化、系列化程度很高的零件，可以組成集成化系統。
插裝閥 ：組件由閥芯、閥套、彈簧和密封圈組成。根據用途不同分為方向閥組件、壓力閥組件和流量閥組件。同一通徑的三種組件安裝尺寸相同，但閥芯的結構形式和閥套座直徑不同。三種組件均有兩個主油口A 和B、一個控制口x 。
插裝閥在流體控制功能的領域的使用種類比較廣泛，已應用的元件有是電磁換向閥，單向閥，溢流閥，減壓閥，流量控制閥和順序閥。通用性在流體動力回路設計和機械實用性的延伸，充分展示了插裝閥對系統設計者和應用者的重要性。由于其裝配過程的通用性、閥孔規格的通用性、互換性的特點，使用插裝閥完全可以實現完善的設計配置，也使插裝閥廣泛地應用于各種液壓機械。
